顶击式振动筛

顶击式振动筛概述

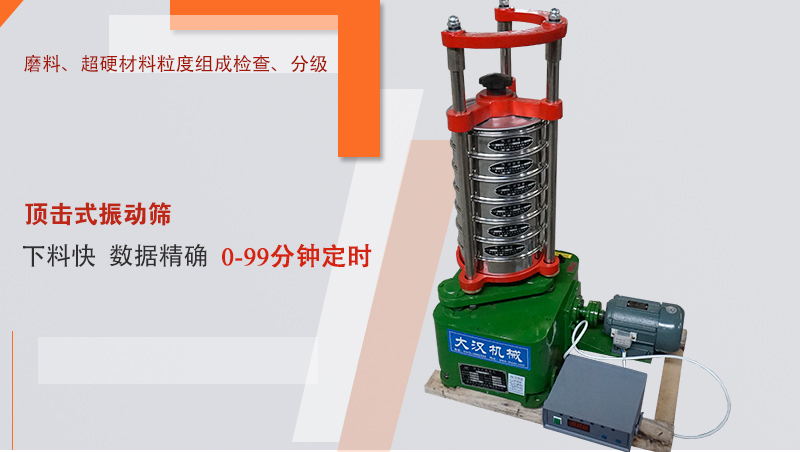

顶击式振动筛也叫顶击式振筛机，简称顶击筛，具备往复、拍击振动两种运动形式，物料不堵塞，电源控制器可预订时间，规格有￠200mm、￠300mm样式，适用于普通磨料粒度组成检查、超硬材料生产分级及料度检查。

该设备充分利用偏心原理使机器的平台面发生有规律的振动和顶击，代替了手工筛分的优势，顶击和振动双重运动可以让卡在网孔的物料顺利下筛，下料更快。

顶击式振动筛原理

1、顶击筛有电动机通过传动轴，蜗轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面周围摆动。

2、同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摇动的同时进行振击。

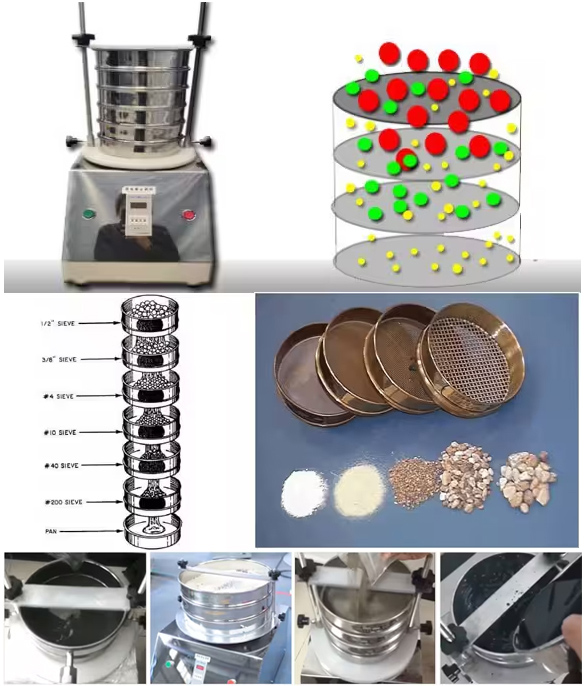

顶击式振动筛用途

化工行业：用于化工原料、化工产品等的筛分，如化肥、农药、橡胶、塑料、颜料、染料、助剂等。

食品行业：用于食品原料、食品添加剂等的筛分，如粮食、油脂、糖、盐、奶粉、淀粉、调味品、茶叶、咖啡等。

医药行业：用于药物原料、中间体等的筛分，如中药材、西药原料、制剂、保健品等。

矿山行业：用于矿石、砂石料等的筛分，如煤炭、金属矿石、非金属矿石、建筑材料等。

建材行业：用于水泥、石灰石、沙子等的筛分，如水泥熟料、石灰石粉、砂浆、混凝土骨料等。

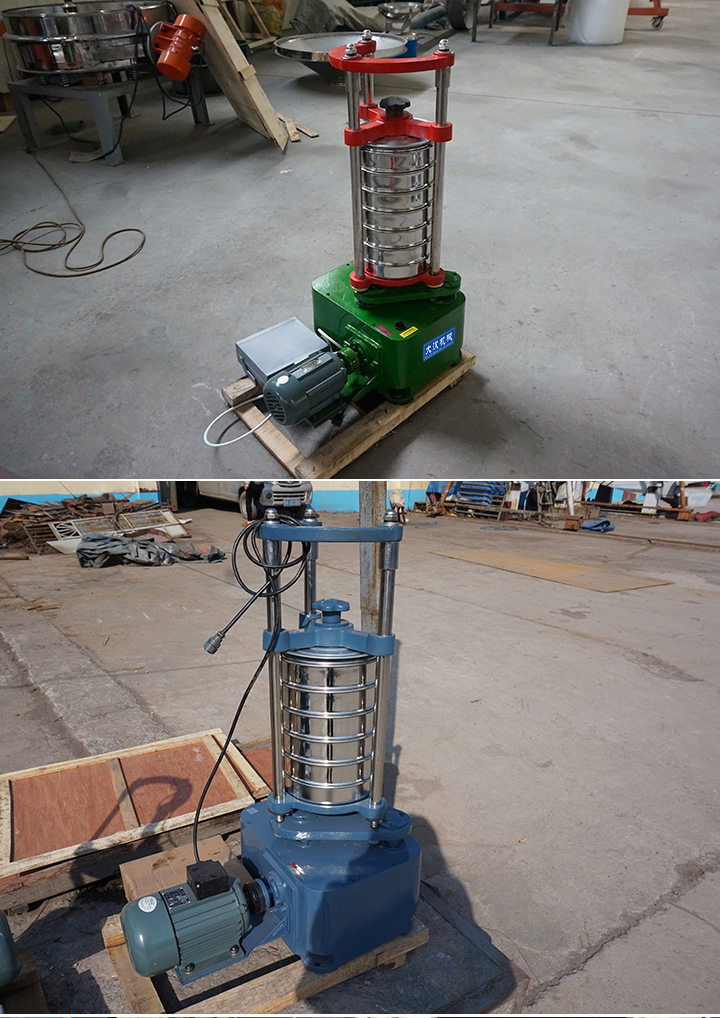

顶击式振动筛图片

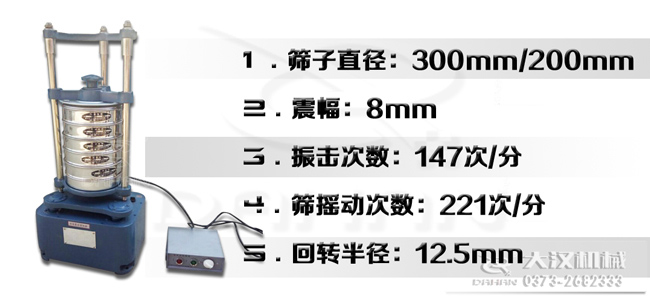

顶击式振动筛技术参数

型号	名称	单位	数值
01	筛子直径	厘米	20	立即咨询
02	可配筛子层数	层	7
03	筛子孔径	毫米	0-0.038
04	摇动次数	次/分	221
05	顶击次数	次/分	147
06	回转半径	毫米	12.5
07	顶击落距	毫米	10mm
08	电机功率	千瓦	0.38
09	电源电压	伏	380
10	电机转速	转/分	2800
11	机器重量	公斤	120
12	外形尺寸	毫米	586*370*952

顶击式振动筛优势

1、筛分效率高：顶击筛采用特殊的筛分结构和运动方式，能够高效地将物料进行筛分。其独特的设计使得物料在筛面上产生冲击和跳跃，有效地提高了筛分效率。相比传统的振动筛和固定筛，顶击筛能够更快速地将物料分离，提高生产效率。

2、高精度筛分具有精细筛分能力，能够在较小的筛孔尺寸下进行有效的筛分。它可以准确地分离出所需的颗粒大小，提供高质量的最终产品。

3、适用范围广：可以用于各种物料的筛分，包括干物料、湿物料、粘性物料、块状物料等。

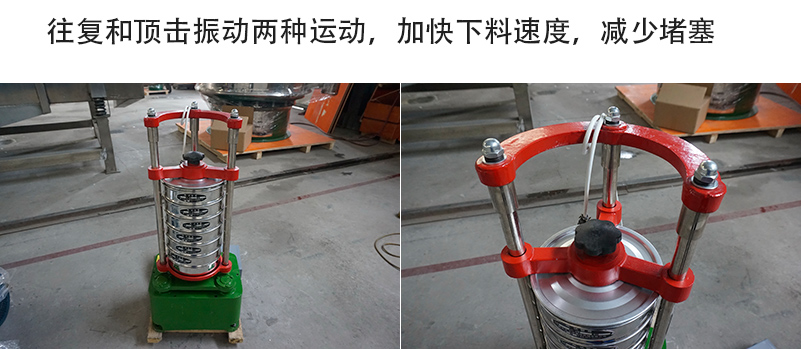

4、减少堵塞：具备往复和顶击振动两种运动, 下料快、不易堵塞

5、低噪音和低能耗：顶击筛在工作过程中产生的噪音较低，对工作环境和操作人员的影响较小。此外，它的能耗相对较低，对能源的消耗较少，具有较高的能源效率。

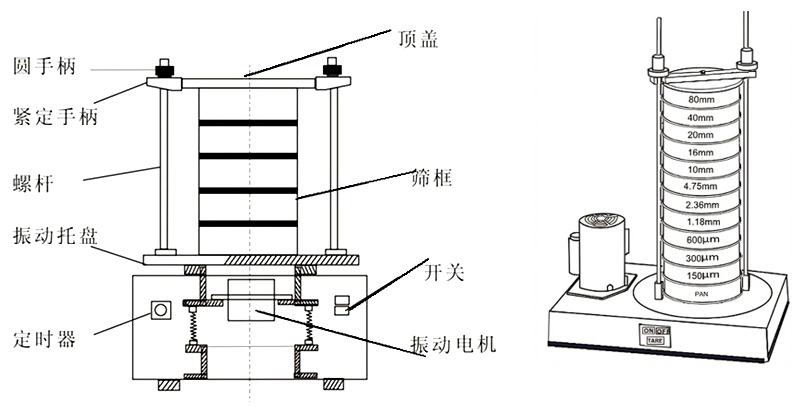

顶击式振动筛结构图

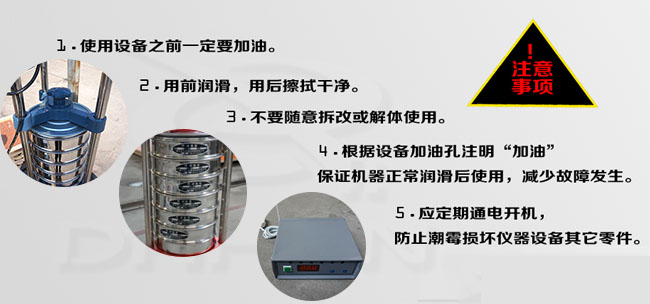

顶击式振动筛注意事项

1.用前润滑，用后擦试干净。

2.不准随意拆改或解体使用，确因需要开发新功能或改造更新等，需按分级管理权限，履行审批手续后再实施。

3.经常进行设备的保养与维护，并存放在干燥通风之处，待用时间过长仪器设备，应定期通电开机，防止潮霉损坏仪器设备其零部件。

顶击式振动筛使用说明

1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需筛分化验的物料倒入上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。

3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。

4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。

5、待定时器到达先定时间的定位，振摆仪自动停止工作。

6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。

7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。

8、工作结束关闭电源。

顶击式振动筛安装和保养

1、为稳固振筛机，需用四个地脚紧固。

2、为?；つ诨皇芩鸹?，在使用前将箱体面板上的油尺头取出，加机油3公斤。

3、每次筛分使用后，应擦干净机体上的筛盘内的残余灰尘，严禁水洗敲击，按放顺序不能颠倒。

4、为稳固振筛机，需用四个地脚紧固。

5、为?；つ诨皇芩鸹?，在使用前将箱体面板上的油尺头取出，加机油3公斤。

6、每次筛分使用后，应擦干净机体上的筛盘内的残余灰尘，严禁水洗敲击，按放顺序不能颠倒。

7、电机，机箱每年清洗一次，定时器二年加油一次，确?；氖褂檬倜?，不使用时加防尘罩。
