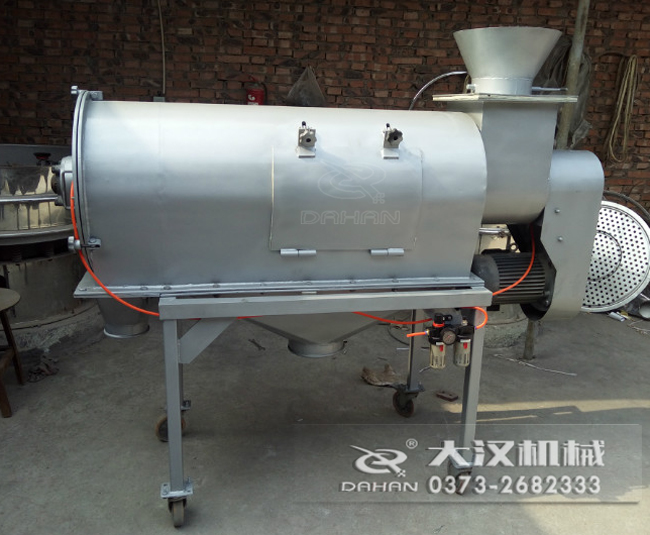

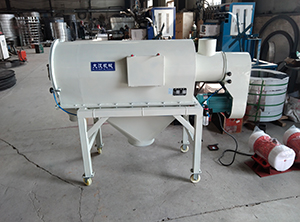

WQS30-100气旋筛



WQS气旋筛概述：

WQS气旋筛为30-100型，30指气旋筛网笼的直径，100指网笼长度，WQS气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而近使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出。

WQS气旋筛的显著功效

特别适用筛选精细粉末、密度小(比重轻)、轻微湿度、易附粘性粉或有精电反应的物料，用纤维网筛选可避免产生静电反应现象，能彻底解决普通旋振筛和直线振动筛不能筛选的生产工艺难度。

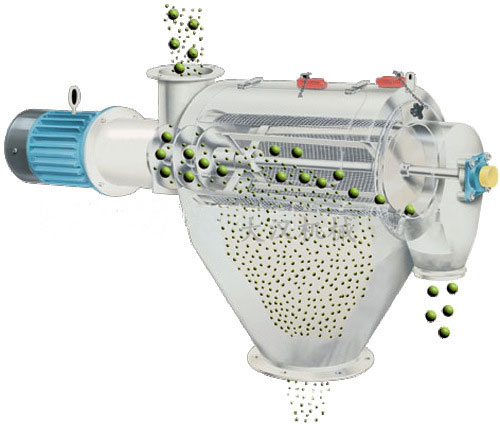

WQS气旋筛的工作原理

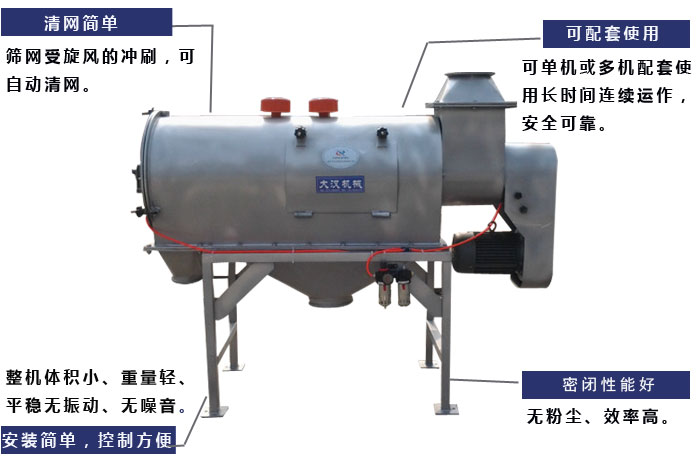

WQS气旋筛的性能特点

1.任何粒、粉皆可适用。占地面积小，平稳无振动、运行无噪音、密闭性能好，不污染环境。
2.可单机或多机配套、立体多层安装使用，移动灵活方便，连续运行安全可靠。

3.筛分精度高，适宜筛分超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料。

4.筛网使用寿命长久，内部结构新颖先进，网架设计独特耐用?；煌菀?，操作简单。纤维筛网管或不锈钢筛网管使用环形卡箍、长条形卡箍固定。
5.具有自由抖网，自动清洁，有破碎块状物料的功能，筛分效率高。

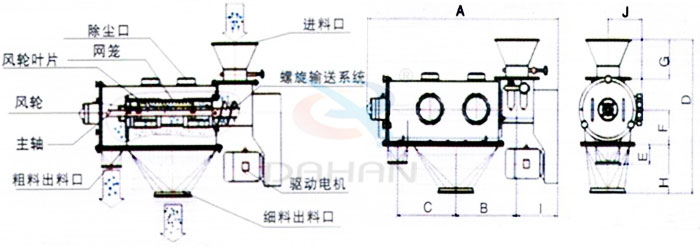

气旋筛结构示意图

气旋筛技术参数

型号	A	B	C	D	E	F	G	H	I	J
WQS30-100	1845	655	766	1240	320	285	300	350	380	290

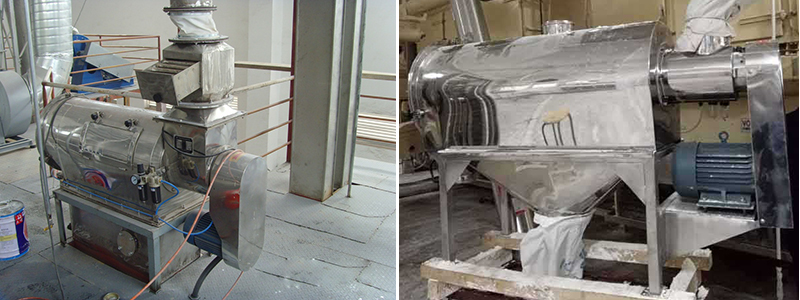

气旋筛的使用范围

卧式气流筛安装操作调试

1.设备长途运输后要将所有紧固螺栓检查一遍并紧固，当筛机吊装搬移固定位置后，应注意筛机整体处于水平位置。否则，会影响筛机的正常运转。
2.对设备基础无特殊要求，一般放置水泥地面直接使用即可。
3.净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。
4.与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接，也可与管道直接相联。
5.开动筛机前应检查端盖、观察孔、各联接部位有无松动，各联接口是否密封良好。
6.注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动，确保无误才能运行。
