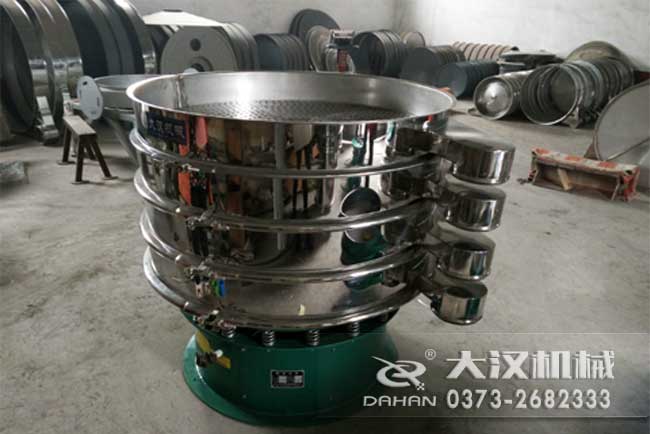

1200型旋振筛

1、关于“1200型旋振筛”：

这个名称是所有振动筛分设备类产品的总称，确切点讲这种圆形的振动筛根据国家相关标准叫“旋振筛”，由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”。材质有不锈钢材质和碳钢材质。

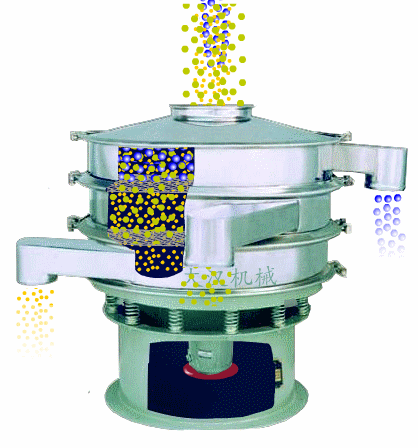

2、1200型旋振筛的工作原理：

      由直立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

3、关于“1200型旋振筛”：

     "大汉"DH系列振动筛产品,经客户多年使用,获得大量的一线反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准,多次技术改进,筛分效果更加优越,采用"通用"新型动力激振器,三维动力更加突出,适用范围更加广泛,大汉机械公司可根据客户需求设计特殊型号,无论物料是干是湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态的,还是浆状的0-600目都可以过滤."大汉"旋振筛系列产品同时配备专门的筛网清理装置,把堵网率降到低,过网率和处理精度得以有效提高."大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择．

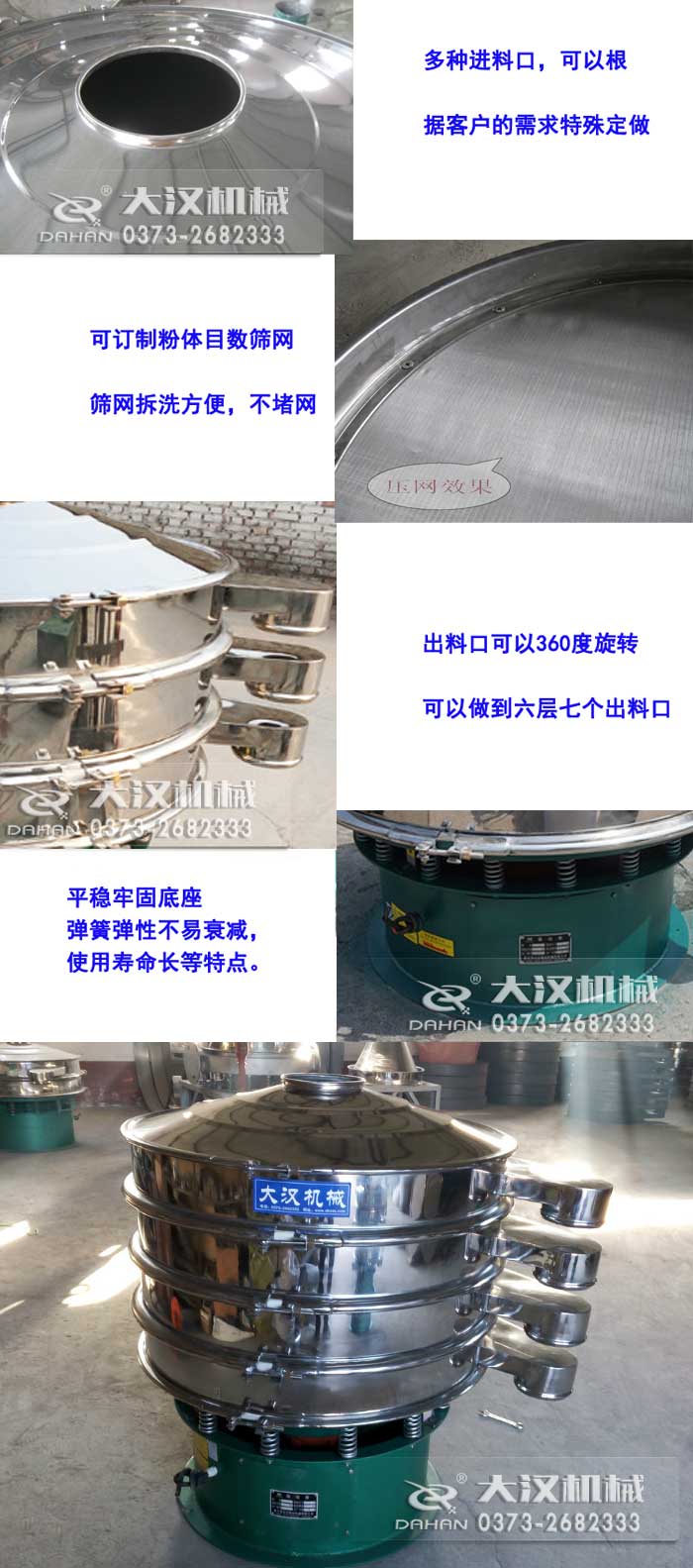

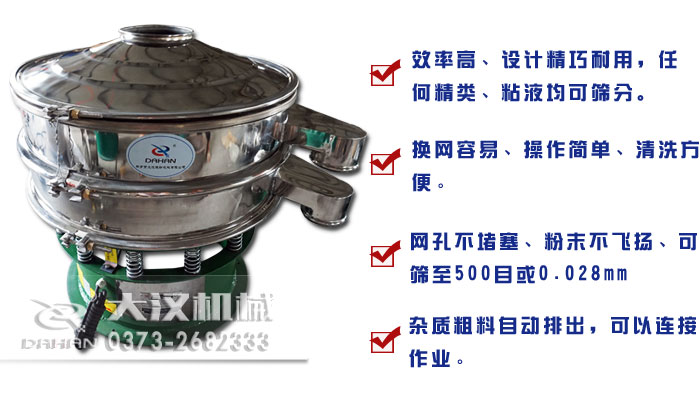

"大汉"1200型旋振筛的特点：

4、1200型旋振筛使用的行业:

化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理：废油、废水、染整废水、助剂、活性碳等

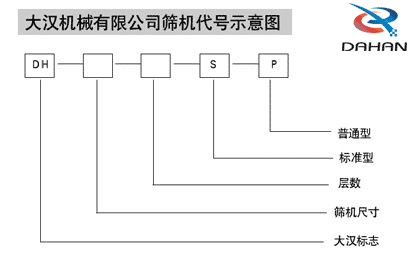

5、“大汉”1200型旋振筛代号示意图

6、“大汉”1200型旋振筛一般结构图与尺寸表:

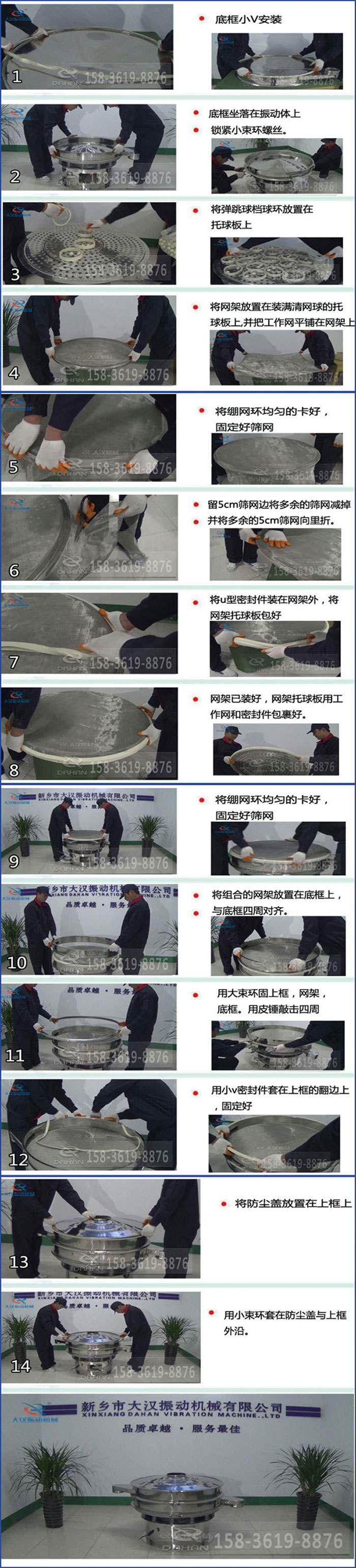

7、“大汉”振动筛换网图示：

8、“大汉”振动筛的安装与调试：

（一）设备应有稳定的基础。当设备安装于一般地面或水泥基础上时，可以不设置地脚螺栓。当设备安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。

本机只需三相开关一只(备注:好使用电气控制盘)，用蛇皮管穿线，将电机接至电源即可，注意电气控制盘应悬挂安装于墙上。

(二)设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。

(三)开机前，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。

(四)当旋振筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。

(五)调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。
