脱水振动筛

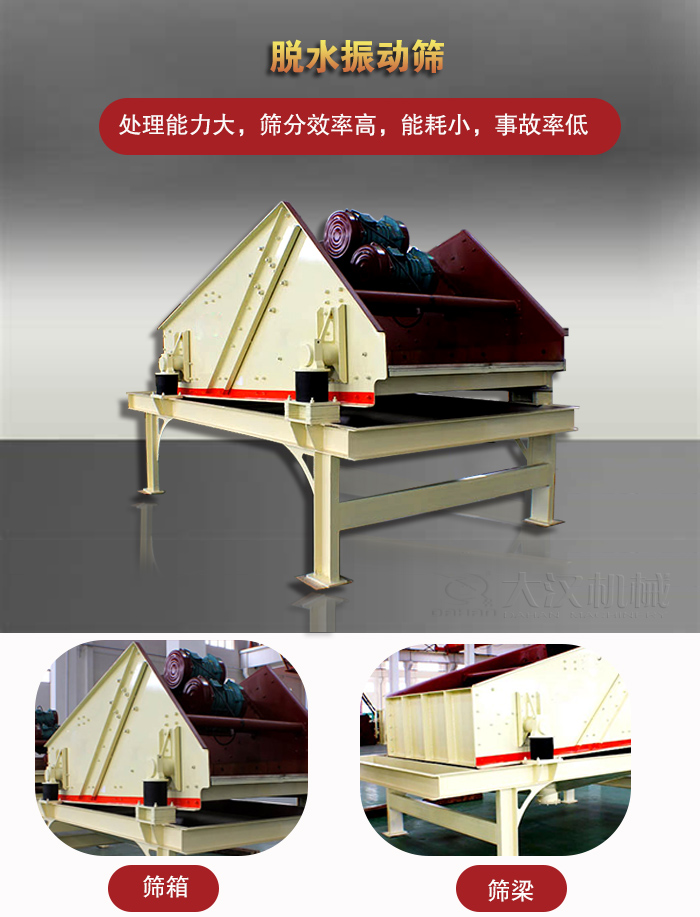

脱水振动筛详细说明

脱水振动筛箱近似于香蕉形状，筛梁采用箱形梁，该振动筛传动系统由电动机通过带轮、三角带，再由万向连接轴传递给激振器.激振器之间由中间传动轴连接。支撑装置为12个钢弹簧支撑。该振动筛具有处理能力大，筛分效率高，能耗小，事故率低等特点。

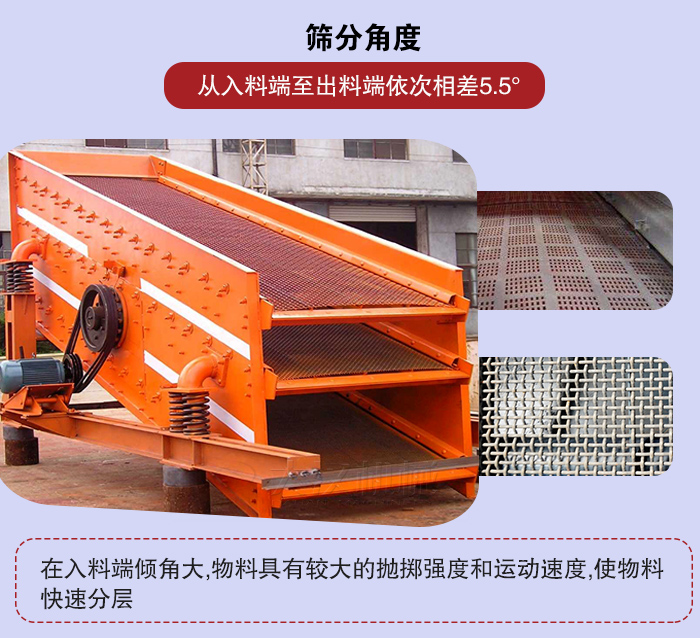

脱水振动筛筛分角度介绍

筛面成折线形,从人料端到出料端角度逐渐减小筛面根据角度不同共分五段,每两排筛板为一个斜面,从入料端至出料端依次相差5.5°,分别为25°、19.5°、14°、8.5°和3°。在入料端倾角大,物料具有较大的抛掷强度和运动速度,使物料快速分层,中部对于已分好层的物料再给以和普通筛分机相同的加速度,使细粒物料有充分的机会透筛,单位筛面透筛能力提高,使筛上物料层厚度从人料端到排料端基本保持不变。

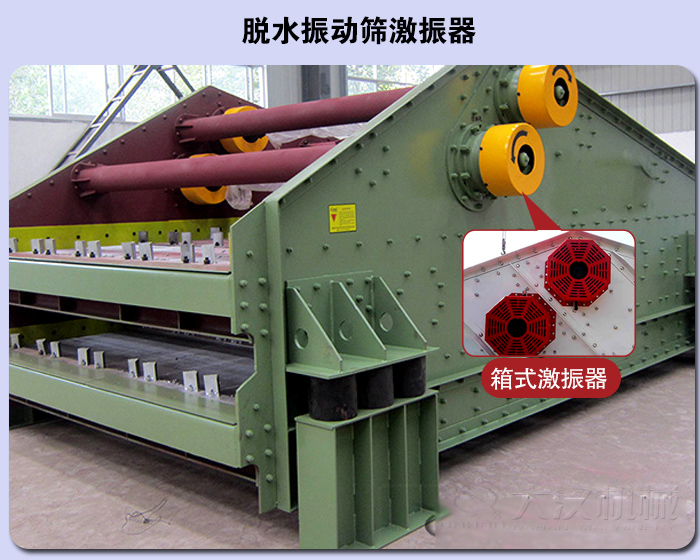

脱水振动筛激振器介绍

激振器采用整体的箱式激振器.激振器安装在筛箱上部的大梁上,箱体内装有主动轴和从动轴,轴上各有一对重量相同的偏心块,通过齿轮两根轴做同步反向回转,使偏心块回转,产生离心力形成激振力。偏心块成对的布置在激振器箱体外面,使箱内结构紧凑,齿轮对安装在箱体内,润滑可靠,传动平稳。

脱水振动筛主要技术特点

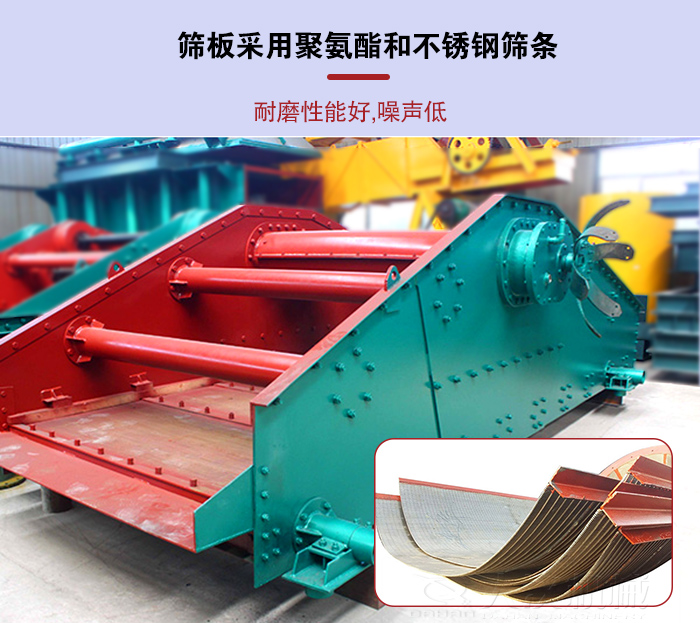

1，筛板采用聚氨酯和不锈钢筛条制作,筛板四周用聚氨酯材料,具有耐磨性能好,噪声低的特点。

2，中间为不锈钢筛条,与其他材质相比具有强度大、磨以及开孔率高的特点。

筛板安装结构简单.筛板与筛板之间没有螺栓连接,靠聚氨酯材料的塑性紧密配合,筛板不易松动,减少了事故发生。筛板轨座与支撑梁之间有?；じ翘?使轨座下螺栓不会受煤水的腐蚀和磨损 。

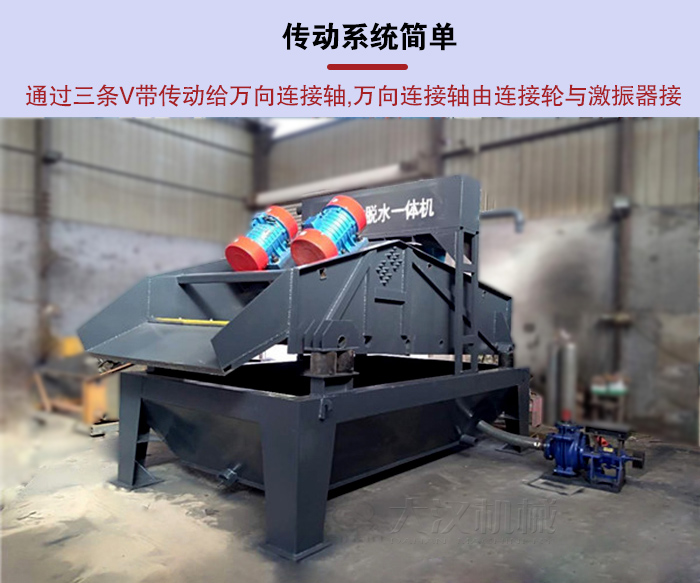

3，传动系统简单

传动系统由一台45 kw电动机,通过三条V带传动给万向连接轴,万向连接轴由连接轮与激振器接,从而消除因振动筛振动造成的连接长度及轴线角度的变化。

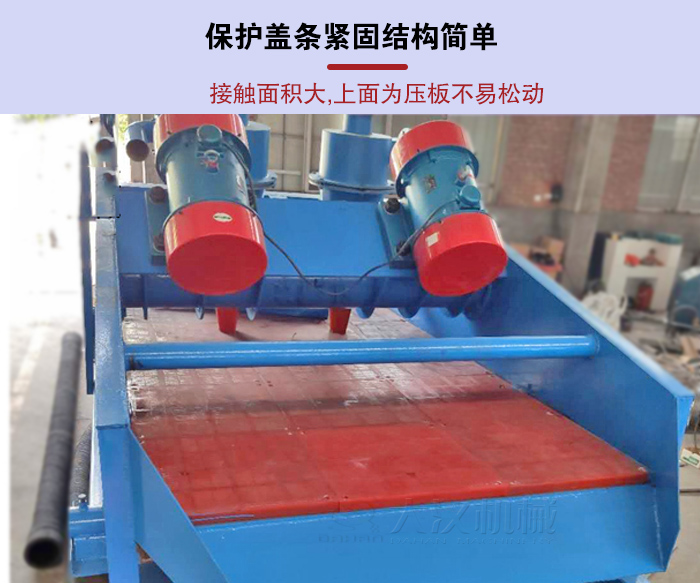

4，筛面两侧的?；じ翘踅艄探峁辜虻ゴ至崂喂躺该媪讲啾；じ翘趿礁鼋哟ッ嫖泵?接触面积大,上面为压板不易松动。

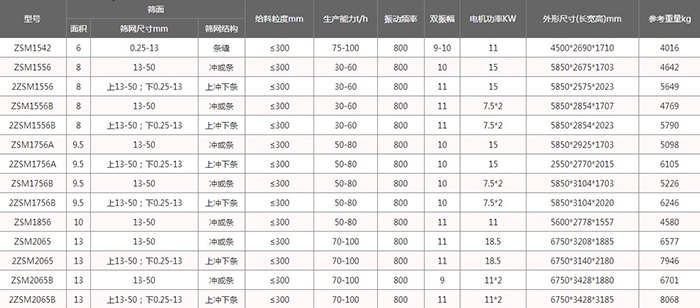

脱水振动筛技术参数
