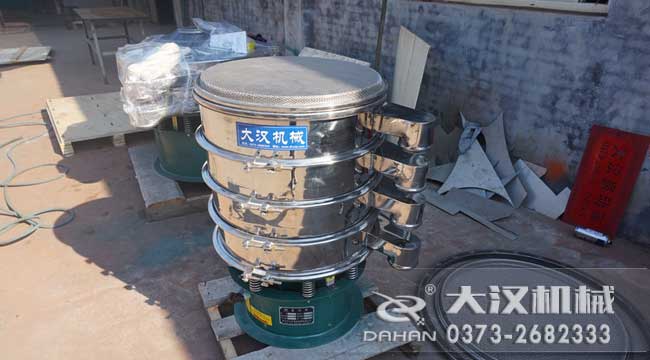

直径600型振动筛

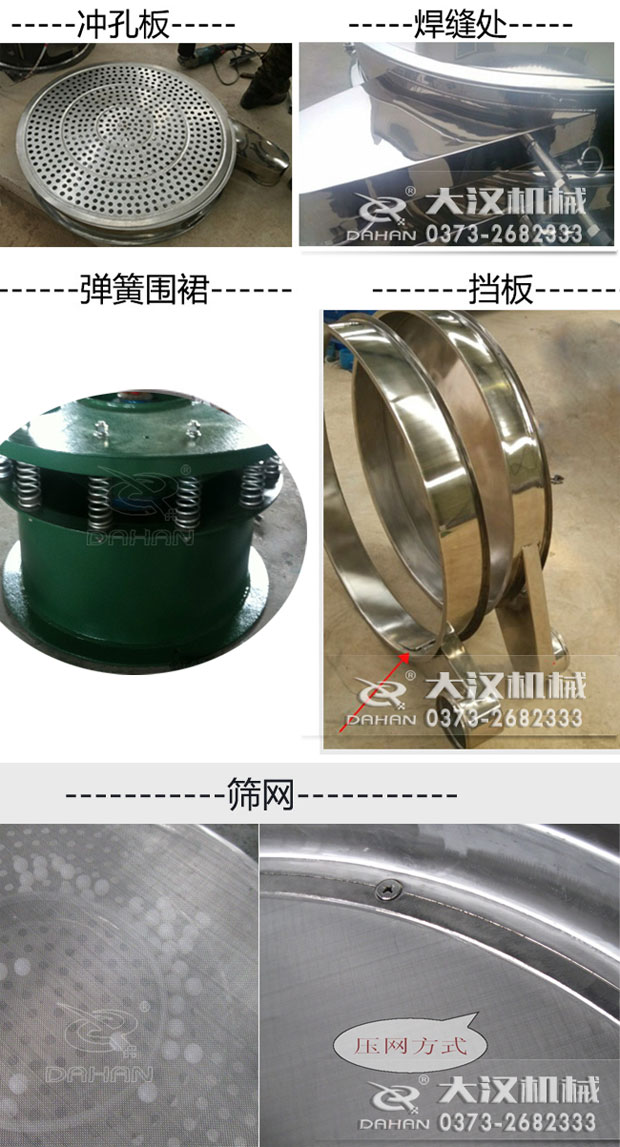

本品为直径600mm三层四个出料口600型圆形振动筛也叫600mm旋振筛,与物料接触部分为304材质，子母网分离式网架,底座为碳钢材质。



　　 1、直径800型振动筛的工作原理：由直立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面进行筛分。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。



　　2、关于“大汉牌振动筛”： "大汉"DH系列振动筛产品,经客户多年使用,获得大量的一线反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准,多次技术改进,筛分效果更加优越,采用"通用"新型动力激振器,三维动力更加突出,适用范围更加广泛,大汉机械公司可根据客户需求设计特殊型号,无论物料是干是湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态的,还是浆状的0-600目都可以过滤."大汉"旋振筛系列产品同时配备专门的筛网清理装置,把堵网率降到低,过网率和处理精度得以有效提高."大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择。

　　3、"大汉"直径600型振动筛的特点：



　　☆ 效率高、设计精巧耐用，任何粉类、粘液均可筛分。

　　☆ 换网容易、操作简单、清洗方便。

　　☆ 网孔不堵塞、粉末不飞扬、可筛至400目或0.028mm。

　　☆ 杂质、粗料自动排出，可以连续作业。

　　4、直径600型振动筛使用的行业：

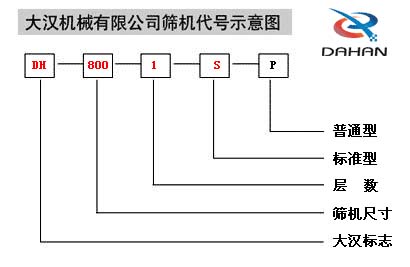

　　5、“大汉”直径600型振动筛代号示意图：

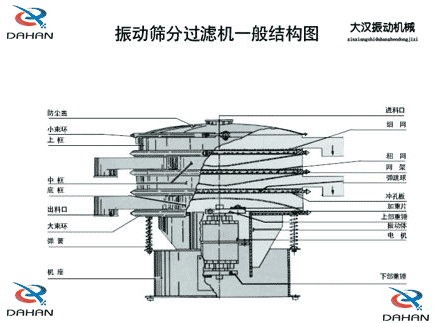

　　6、“大汉”直径600型振动筛一般结构图与技术参数：



型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3



　　7、“大汉”直径600型振动筛的安装与调试：

　?、派璞赣τ形榷ǖ幕?。当设备安装于一般地面或水泥基础上时，可以不设置地脚螺栓。当设备安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。本机只需三相开关一只(备注:好使用电气控制盘)，用蛇皮管穿线，将电机接至电源即可，注意电气控制盘应悬挂安装于墙上。

　?、粕璞赋龀耙呀竿巴?，使用过程中的筛网更换可自己更换。

　?、强?，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。
